Comment choisir le bon disjoncteur pour assurer une protection contre les courts-circuits et les surcharges ?

Différents scénarios nécessitent différents types de disjoncteurs pour garantir une protection appropriée et une facilité d'installation :

Scénarios résidentiels/civils

SélectionnerCircuit miniature Breakers(MCB)

Caractéristiques : Déclenchement magnéto-thermique intégré de petite taille, à faible coût (offrant à la fois une protection contre les surcharges et les courts-circuits), adapté au montage sur rail DIN dans des boîtes de distribution ;

Suggestions de sélection : utilisez la courbe B pour les circuits d'éclairage, la courbe C pour les circuits de prise/climatisation et la courbe C/D pour les appareils à haute puissance (tels que les climatiseurs 3P).

 Scénarios industriels/commerciaux (courant de charge élevé)

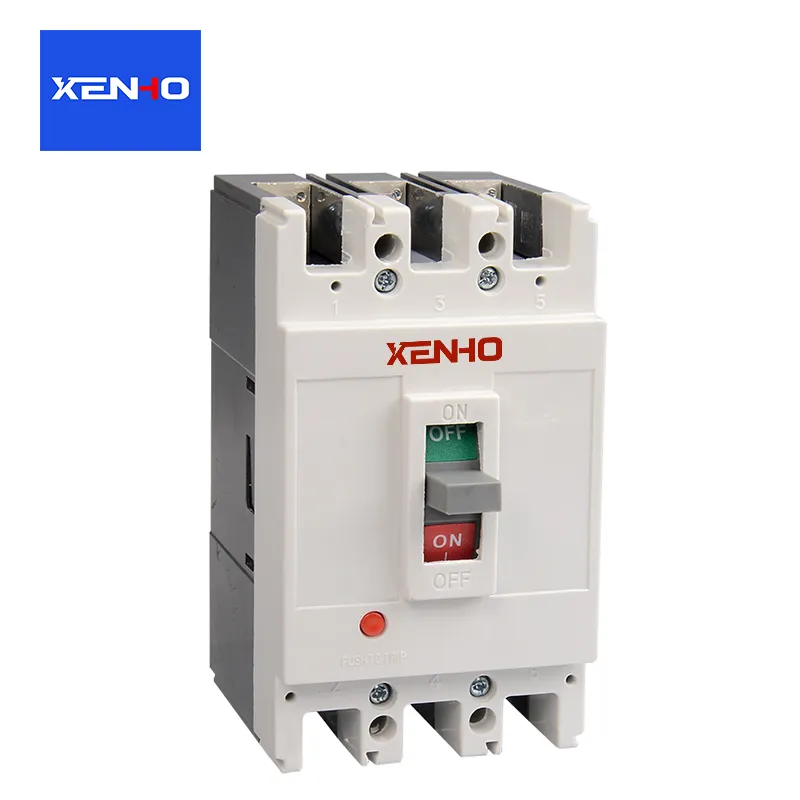

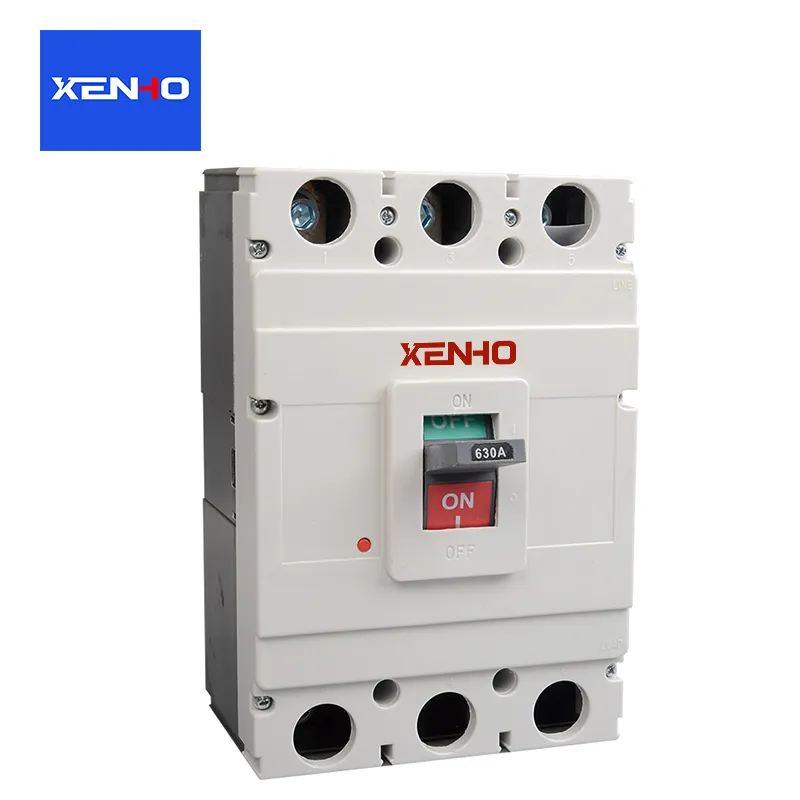

Courant 63 ~ 630A : sélectionnezDisjoncteurs à boîtier moulé(MCCB), prenant en charge le fonctionnement manuel/électrique, une forte capacité de coupure et une fonctionnalité extensible avec des accessoires en option ;

Courant >630A : SélectionnezDisjoncteurs aériens(ACB), utilisé pour les liaisons de lignes/bus entrantes dans les salles de distribution d'énergie, offrant une protection sélective pour éviter les pannes de courant à grande échelle en cas de pannes.

 Scénarios d'exigences de sécurité personnelle humides/élevées

SélectionnerDisjoncteurs à courant résiduel(RCBO), intégrant une protection contre les fuites sur la base du MCB, offrant une triple protection contre « surcharge + court-circuit + fuite », adaptée aux salles de bains, cuisines et circuits extérieurs.

Points clés à éviter lors de la sélection des disjoncteurs

Évitez le « surdimensionnement » : l'utilisation d'un disjoncteur avec un courant nominal élevé pour protéger un petit circuit de courant (par exemple, un MCB de 100 A protégeant un circuit d'éclairage de 10 A) entraînera un défaut de déclenchement à temps en cas de surcharge/court-circuit ;

Le pouvoir de coupure ne peut pas être « sous-spécifié » : l'extrémité entrante doit sélectionner un pouvoir de coupure de haut niveau (par exemple 10 kA), sinon le disjoncteur peut exploser lors d'un court-circuit ;

Une sélection incorrecte de courbe est une erreur fondamentale : l'utilisation d'une courbe B pour les circuits de moteur entraînera des déclenchements intempestifs fréquents, et l'utilisation d'une courbe D pour les circuits d'éclairage réduira la sensibilité de la protection contre les surcharges.
