Qu'est-ce qu'un disjoncteur CC et comment choisir le bon ?

A Disjoncteur CCprotège les circuits électriques à courant continu contre les courants excessifs et, selon sa conception, contre les courts-circuits. Contrairement aux systèmes AC, les systèmes DC n'ont pas de passage à zéro naturel à chaque demi-cycle, ce qui rend l'interruption de l'arc plus difficile. Ce guide explique le fonctionnement des disjoncteurs CC, les principaux types, les caractéristiques essentielles, les exigences d'application, les considérations d'installation, les erreurs d'achat courantes et les pratiques de maintenance pour aider les acheteurs à sélectionner une protection appropriée pour leurs systèmes électriques.

1. Qu'est-ce qu'un disjoncteur CC ?

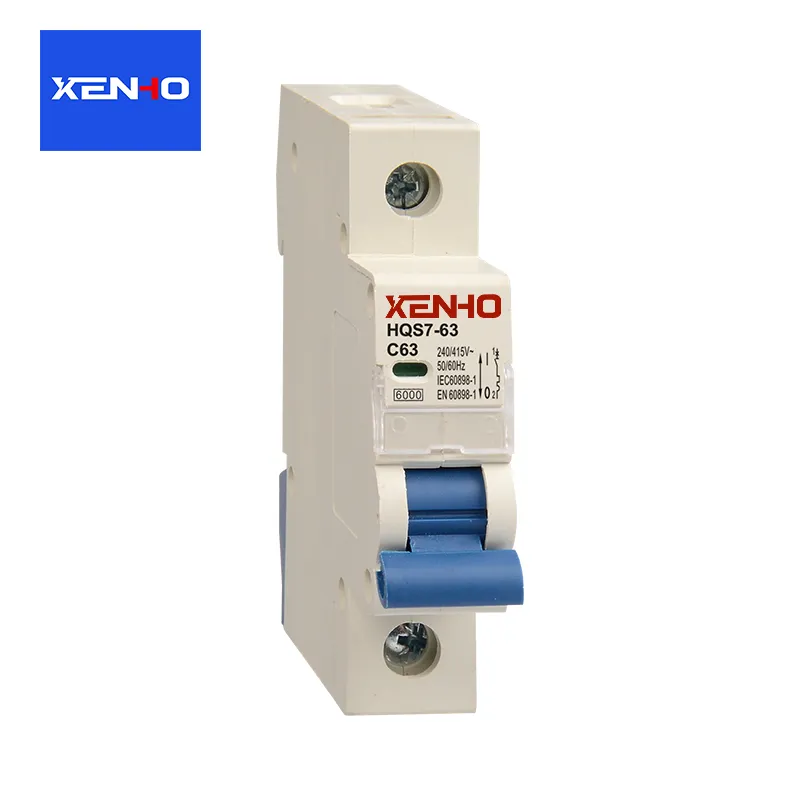

A Disjoncteur CCest un dispositif de protection électrique conçu pour interrompre le courant continu lorsqu'un circuit subit une surcharge, un court-circuit ou une autre condition de défaut spécifiée. En ouvrant le circuit, il contribue à protéger les câbles, les équipements électriques, les composants de conversion de puissance et les charges connectées contre un courant potentiellement dommageable.

Le courant continu circule principalement dans une seule direction. Il est généralement alimenté par des batteries, des panneaux photovoltaïques, des piles à combustible et des alimentations CC. Alors que ces technologies deviennent de plus en plus importantes dans les systèmes énergétiques et industriels modernes, une protection fiable des circuits CC est devenue un élément essentiel de la conception des systèmes électriques.

Pourquoi la protection des circuits CC est-elle importante ?

Un courant excessif peut surchauffer les conducteurs, endommager l’isolation, dégrader les composants électroniques et créer des risques d’incendie. Un disjoncteur correctement sélectionné limite la durée du courant de défaut en déconnectant le circuit concerné en fonction de ses caractéristiques de fonctionnement conçues.

• Protection des équipements :Aide à prévenir les dommages aux batteries, onduleurs, contrôleurs et autres appareils connectés.
• Protection des câbles :Réduit le risque de surchauffe des conducteurs lorsque le dispositif de protection est correctement adapté aux valeurs nominales des câbles.
• Continuité opérationnelle :Permet d'isoler les défauts afin que les circuits non affectés puissent continuer à fonctionner là où l'architecture du système le permet.
• Commodité d'entretien :Fournit un moyen d'isolation du circuit lorsque l'appareil est adapté à cet effet et utilisé conformément à ses instructions.
• Sécurité du système :Prend en charge une stratégie de protection coordonnée parallèlement à la mise à la terre, à l'isolation et à d'autres protections électriques.

Un disjoncteur ne constitue pas à lui seul une solution de sécurité complète. Une protection efficace dépend également d'une conception correcte du système, d'un câblage approprié, de calculs de courant de défaut appropriés et du respect des codes électriques applicables.

2. Comment fonctionne un disjoncteur CC ?

Un disjoncteur CC surveille le courant circulant dans un circuit et interrompt le courant lorsque son mécanisme de fonctionnement détecte un défaut qualificatif. Le processus exact dépend de la construction du disjoncteur, des caractéristiques de déclenchement et de l'application prévue.

Protection contre les surcharges

Une surcharge se produit lorsqu'un circuit transporte plus de courant que prévu pendant une période prolongée. Par exemple, une alimentation CC industrielle peut fonctionner au-dessus de sa charge conçue en raison d'une demande excessive ou d'un composant défectueux.

De nombreux disjoncteurs CC miniatures utilisent un mécanisme de déclenchement thermique. Un courant excessif chauffe un élément bimétallique jusqu'à ce qu'il se plie suffisamment pour libérer le mécanisme de déclenchement. Cette réponse dépend généralement du temps : une surcharge modérée peut mettre plus de temps à se déclencher qu'une surcharge beaucoup plus importante.

Protection contre les courts-circuits

Un court-circuit crée un chemin involontaire à faible résistance qui peut produire un courant extrêmement élevé. De nombreux disjoncteurs thermomagnétiques intègrent un mécanisme de déclenchement magnétique qui répond rapidement à un courant de défaut élevé. Les disjoncteurs électroniques peuvent à la place utiliser des capteurs et des circuits de commande pour détecter des conditions de défaut spécifiées et déclencher une interruption.

Le disjoncteur doit avoir une tension nominale CC appropriée et un pouvoir de coupure CC suffisant pour le courant de défaut potentiel au point d'installation. Un courant nominal élevé ne démontre pas à lui seul qu'un appareil peut interrompre en toute sécurité un court-circuit.

Interruption d'arc

Lorsque les contacts se séparent alors que le courant circule, un arc électrique peut se former entre eux. Dans les circuits CA, le courant passe naturellement par zéro à chaque cycle, aidant ainsi l'arc à s'éteindre. Le courant continu ne fournit pas les mêmes passages à zéro récurrents dans des conditions normales de régime permanent.

Pour cette raison, les disjoncteurs CC peuvent utiliser des agencements de contacts spécialement conçus, des chambres de coupure d'arc, des systèmes de soufflage d'arc magnétique ou d'autres structures de contrôle d'arc. Ces fonctionnalités permettent d'allonger, de refroidir, de diviser ou d'éteindre l'arc afin que le circuit puisse être interrompu en toute sécurité dans les conditions de fonctionnement nominales de l'appareil.

3. En quoi un disjoncteur CC est-il différent d'un disjoncteur CA ?

Les disjoncteurs CC et CA partagent le même objectif fondamental, mais leurs exigences en matière d'interruption peuvent différer considérablement. La sélection d'un appareil uniquement parce que son courant nominal correspond au circuit peut entraîner une protection inadéquate.

Certains disjoncteurs sont certifiés pour un fonctionnement en courant alternatif et continu, mais leurs valeurs nominales et configurations autorisées peuvent différer. Un produit à double classification doit être installé conformément aux valeurs nominales spécifiques et aux schémas de câblage fournis par son fabricant.

4. Quels types de disjoncteurs CC sont disponibles ?

Le disjoncteur CC le plus approprié dépend de la charge, des caractéristiques du défaut, du temps de réponse requis, de l'espace disponible et de la stratégie de maintenance. Comprendre les principales conceptions aide les acheteurs à comparer les produits avec plus de précision.

Disjoncteurs CC thermomagnétiques

Les disjoncteurs magnéto-thermiques combinent une protection contre les surcharges thermiques et une protection magnétique contre les courts-circuits. Ils sont généralement envisagés pour les panneaux de distribution CC, les circuits de commande et certaines applications industrielles.

• Fournit deux formes complémentaires de protection contre les surintensités.
• Peut convenir à un large éventail d’exigences de distribution de routine.
• Exiger une vérification minutieuse des courbes de déclenchement et des valeurs nominales d'interruption CC.

Disjoncteurs électroniques CC

Les conceptions électroniques utilisent des capteurs de courant et des circuits de commande électroniques pour détecter des conditions de défaut spécifiées. Selon le produit, ils peuvent fournir des seuils de protection réglables, une indication d'état, une surveillance à distance ou des fonctions de communication.

Ces fonctionnalités peuvent s’avérer utiles dans les installations et systèmes automatisés où les temps d’arrêt sont coûteux. Cependant, les acheteurs doivent confirmer si le produit est un disjoncteur mécanique conventionnel, un interrupteur de protection électronique ou un dispositif à semi-conducteurs, car leurs méthodes d'interruption et leur comportement en cas de panne peuvent différer.

Disjoncteurs CC miniatures

Les disjoncteurs miniatures sont des dispositifs compacts utilisés dans les applications appropriées de distribution CC basse tension. Leur faible encombrement peut simplifier la disposition des panneaux, mais leur adéquation dépend toujours de la tension nominale, du pouvoir de coupure, de la disposition des pôles et de la configuration CC approuvée par le fabricant.

Disjoncteurs CC à boîtier moulé et industriels

Des disjoncteurs à boîtier moulé et autres disjoncteurs industriels sont disponibles pour les systèmes présentant des niveaux de courant, des conditions de défaut ou des exigences d'installation plus exigeants. Selon le modèle, ils peuvent offrir des réglages de déclenchement réglables, des accessoires, des contacts auxiliaires et une intégration avec un appareillage industriel.

Dispositifs de protection CC spécialisés

Les panneaux solaires photovoltaïques, les systèmes de stockage d'énergie par batterie, les équipements de recharge de véhicules électriques et d'autres applications énergétiques peuvent nécessiter des dispositifs de protection conçus pour des caractéristiques électriques spécifiques. Par exemple, les circuits photovoltaïques peuvent subir des arcs continus soutenus, tandis que les batteries peuvent délivrer des courants de défaut très élevés.

Une application spécialisée ne nécessite pas automatiquement une catégorie de disjoncteur particulière. La solution appropriée doit être établie à partir de la conception du système, des normes applicables, des instructions de l'équipement et de l'évaluation du courant de défaut.

5. Où sont utilisés les disjoncteurs CC ?

Les disjoncteurs CC sont utilisés partout où l'alimentation en courant continu nécessite une protection contrôlée contre les surintensités et une isolation fiable. Les conditions de fonctionnement varient considérablement selon les applications, de sorte qu'un appareil adapté à une installation peut ne pas convenir à une autre.

Systèmes solaires photovoltaïques

Les installations solaires utilisent une protection CC dans les circuits appropriés liés aux panneaux, aux combineurs et aux onduleurs. L'équipement sélectionné doit tenir compte de la tension maximale du système, du courant de défaut disponible, de l'exposition environnementale et des exigences spécifiques du circuit PV.

Stockage d'énergie par batterie

Les systèmes de batterie peuvent fournir un courant de défaut important, en particulier lorsque plusieurs cellules ou modules de batterie sont connectés en parallèle. La sélection de la protection doit prendre en compte la composition chimique de la batterie, la tension du système, le courant de court-circuit disponible, la taille des conducteurs et la coordination avec les systèmes de gestion et d'isolation de la batterie.

Automatisation et contrôle industriels

Les panneaux de commande industriels distribuent souvent une alimentation CC aux capteurs, relais, actionneurs, contrôleurs et équipements de communication. Une protection appropriée peut aider à isoler une branche défectueuse sans interrompre inutilement chaque appareil connecté, à condition que le système de protection soit correctement coordonné.

Infrastructure de télécommunications et de données

Les installations de télécommunications et certains systèmes d'infrastructure de données utilisent la distribution d'énergie CC pour les équipements réseau et les fournitures de secours. Les exigences de haute disponibilité rendent particulièrement importantes une isolation prévisible des défauts et une coordination appropriée des équipements.

Véhicules électriques et infrastructure de recharge

Les systèmes de véhicules électriques et les installations de recharge impliquent des niveaux de tension, des profils de courant et des exigences de sécurité spécifiques. Les dispositifs de protection doivent être sélectionnés en fonction de leur position prévue dans le système et doivent répondre aux normes de produit et aux exigences d'installation applicables.

6. Comment choisir le bon disjoncteur CC ?

Le choix d'un disjoncteur CC ne consiste pas simplement à adapter son ampérage à la charge. Les acheteurs doivent évaluer l'ensemble du système électrique, vérifier la documentation technique du produit et confirmer que l'appareil sélectionné est adapté aux conditions de défaut réelles.

Étape 1 : Confirmez la tension du système

Identifiez la tension continue maximale que le disjoncteur peut subir, y compris les conditions de fonctionnement et du système pertinentes. La tension nominale doit être suffisante pour le circuit et la disposition des pôles autorisée doit correspondre aux instructions du fabricant.

Dans certaines conceptions, plusieurs pôles peuvent être connectés en série pour obtenir une tension nominale CC spécifiée. Ceci n'est autorisé que s'il est explicitement pris en charge par le fabricant et installé conformément au schéma de câblage spécifié. La connexion de pôles en série n'augmente pas automatiquement la tension nominale approuvée de l'appareil.

Étape 2 : Déterminer le courant nominal requis

Calculez le courant continu attendu et tenez compte des caractéristiques de charge, de l'intensité admissible des conducteurs, de la température ambiante, des conditions d'enceinte et des codes électriques applicables. Les charges présentant des courants de démarrage ou transitoires importants peuvent également nécessiter une caractéristique de déclenchement appropriée.

La valeur nominale du disjoncteur doit protéger les conducteurs et l'équipement associés tout en s'adaptant aux conditions normales de fonctionnement. Le simple fait de sélectionner un courant nominal plus élevé pour éviter les déclenchements intempestifs peut compromettre la protection si le câblage et l'équipement ne sont pas évalués en conséquence.

Étape 3 : Vérifier la capacité de coupure CC

Le pouvoir de coupure est l’une des spécifications les plus importantes à revoir. Il indique le courant de défaut maximum qu'un disjoncteur est conçu et conçu pour interrompre dans des conditions de test spécifiées.

Déterminez le courant de court-circuit présumé au point d'installation et confirmez que le pouvoir de coupure CC du disjoncteur est suffisant à la tension et à la configuration prévues. Les systèmes de batteries, par exemple, peuvent nécessiter une attention particulière car leur courant de défaut disponible peut être élevé.

Étape 4 : Sélectionnez le nombre correct de pôles

Les configurations unipolaires, bipolaires et autres servent différentes configurations de circuits. Le choix correct dépend de la méthode de mise à la terre du système, des conducteurs qui doivent être déconnectés et des règles électriques applicables.

Ne présumez pas que chaque conducteur doit être commuté de la même manière sur tous les systèmes CC. Confirmez les exigences de l'application particulière et si l'appareil est approuvé pour l'agencement de commutation proposé.

Étape 5 : Vérifier les caractéristiques et la coordination du voyage

Consultez la courbe temps-courant du fabricant et les caractéristiques de la charge connectée. La protection doit réagir suffisamment rapidement pour protéger les conducteurs et les équipements tout en évitant les déclenchements inutiles en fonctionnement normal.

Dans les systèmes comportant plusieurs dispositifs de protection, la coordination permet de garantir que le dispositif le plus proche du défaut fonctionne lorsque cela est possible. La sélectivité réelle dépend du comportement temps-courant des appareils, des niveaux de défaut et des données de coordination du fabricant.

Étape 6 : Évaluer les conditions environnementales

La température, l'humidité, la poussière, les vibrations, la corrosion et la ventilation du boîtier peuvent affecter l'adéquation et les performances des équipements électriques. Les installations solaires extérieures et les environnements industriels peuvent nécessiter des boîtiers, une protection contre la pénétration et un déclassement de température appropriés.

Étape 7 : Vérifier les normes et la documentation

Vérifiez les normes de produit applicables, les exigences de certification, les instructions d'installation et la documentation technique. En fonction de l'appareil et du marché, les normes pertinentes peuvent inclure la CEI 60947-2 pour les disjoncteurs applicables, la CEI 60898-2 pour les disjoncteurs CA/CC applicables ou la UL 489 pour les disjoncteurs à boîtier moulé couvert et les produits associés. L'applicabilité dépend de la catégorie de produit et de la portée de la certification.

Les acheteurs doivent demander la fiche technique exacte du modèle, la tension CC nominale, le courant nominal, le pouvoir de coupure, la configuration des pôles approuvée, la courbe de déclenchement et les informations de certification pertinentes avant de passer une commande.

7. Quelles erreurs les acheteurs doivent-ils éviter ?

De nombreux problèmes de protection des circuits surviennent lors de la spécification, de l'approvisionnement ou de l'intégration du système plutôt que pendant le fonctionnement normal. Reconnaître les erreurs courantes peut réduire les coûts inutiles et améliorer la fiabilité de l’installation.

Choisir un disjoncteur basé uniquement sur l'ampérage

Deux appareils ayant le même courant nominal peuvent avoir des tensions nominales, des pouvoirs de coupure, des courbes de déclenchement et des applications autorisées différents. Comparez les spécifications complètes plutôt que de vous fier à un seul numéro.

Utilisation d'un produit CA uniquement dans un circuit CC

Une valeur nominale CA n'établit pas qu'un disjoncteur peut interrompre le courant continu en toute sécurité. Vérifiez la valeur CC explicite et la configuration de fonctionnement autorisée dans la documentation du fabricant.

Ignorer le courant de défaut disponible

Un appareil dont le pouvoir de coupure est insuffisant peut ne pas être en mesure d'interrompre le défaut en toute sécurité. Ceci est particulièrement important dans les circuits alimentés par batterie et autres systèmes capables de fournir un courant de court-circuit élevé.

Surplomber les exigences en matière de pôles et de polarité

Certains disjoncteurs CC spécifient des connexions sensibles à la polarité ou des dispositions particulières de pôles en série. Inverser les connexions ou modifier la configuration sans autorisation peut affecter les performances d'interruption et compromettre la sécurité.

Ne pas prendre en compte les futurs changements du système

Les augmentations prévues de la capacité de la batterie, les chaînes photovoltaïques supplémentaires ou les modifications apportées à l'architecture de distribution peuvent affecter la tension, le courant et les niveaux de défaut du système. Examinez les exigences d’expansion prévisibles avant de finaliser les spécifications, sans substituer la pérennité à la conception de protection actuelle appropriée.

Accepter une documentation technique incomplète

Des fiches techniques incomplètes rendent difficile la comparaison objective des produits. Les équipes d'approvisionnement doivent demander des informations vérifiables spécifiques au modèle et clarifier toute note manquante ou tout détail de certification avant d'approuver un produit.

8. Quelles sont les principales pratiques d'installation et de maintenance ?

Même un disjoncteur CC correctement sélectionné peut fonctionner mal s'il est mal installé ou entretenu dans des conditions inappropriées. L'installation et la maintenance doivent être effectuées par du personnel qualifié conformément aux instructions du fabricant et à la réglementation applicable.

Meilleures pratiques d'installation

• Isolez la source d'alimentation :Suivez les procédures de verrouillage et de vérification approuvées avant de travailler sur le circuit. N'oubliez pas que les batteries et les modules photovoltaïques peuvent rester sous tension sous certaines conditions.
• Suivez le schéma de câblage :Respectez l'affectation des bornes, les marquages ​​de polarité et toute disposition de pôles en série spécifiée.
• Utiliser des conducteurs adaptés :Vérifiez le dimensionnement des câbles, les indices d'isolation, la compatibilité des bornes et la préparation des conducteurs.
• Appliquer le couple spécifié :Serrez les bornes au couple indiqué par le fabricant pour réduire le risque de connexions desserrées et de surchauffe.
• Maintenir la protection de l’environnement :Installer le disjoncteur dans une enceinte adaptée à l'environnement et respecter les exigences de ventilation et de dégagement.
• Vérifiez l'installation terminée :Effectuez les inspections et les tests requis par la conception du système, les instructions du produit et les réglementations applicables avant de mettre le circuit sous tension.

Inspection de routine et dépannage

Les intervalles d'inspection doivent refléter les recommandations du fabricant de l'équipement, l'environnement d'exploitation et le caractère critique de l'installation. Les dossiers de maintenance aident à identifier les problèmes récurrents et à prendre en charge le remplacement planifié.

• Vérifiez les dommages visibles, la décoloration, la corrosion ou les signes de surchauffe.
• Examinez les enregistrements de déclenchement ou les alarmes du système lorsque des fonctions de surveillance sont disponibles.
• Enquêtez sur les déclenchements répétés plutôt que de réinitialiser le disjoncteur à plusieurs reprises sans identifier la cause.
• Confirmez que les bornes, les dispositions de montage et les boîtiers restent dans un état approprié.
• Remplacez les appareils défectueux ou endommagés par des produits ayant les caractéristiques et approbations appropriées.

Un disjoncteur qui se déclenche à plusieurs reprises peut réagir correctement à une surcharge, un court-circuit, un défaut d'équipement ou une condition de fonctionnement inappropriée. Un technicien qualifié doit déterminer la cause avant de remettre le système en service.
