Protection fiable des disjoncteurs pneumatiques pour les circuits principaux fabriqués par XENHO
En tant que fabricant et fournisseur professionnel en Chine,XENHOje voudrais vous fournir une haute qualitéDisjoncteur pneumatique (ACB), qui est un dispositif de protection de base pour les systèmes basse tension, largement utilisé dans les réseaux 400 V/690 V avec des courants de 400 A à 6 300 A. Il offre une protection fiable contre les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre tout en prenant en charge un contrôle opérationnel peu fréquent.
Qu'est-ce qu'un disjoncteur pneumatique (ACB) ?
Un disjoncteur pneumatique est un dispositif de protection électrique basse tension qui utilise l'air comme moyen d'extinction d'arc. Il garantit une distribution sûre de l'énergie électrique en interrompant automatiquement les courants de défaut et en maintenant la stabilité du système. Dans les systèmes électriques modernes, les unités disjoncteur pneumatique sont essentielles pour protéger les équipements et assurer la continuité opérationnelle.
Types de produits

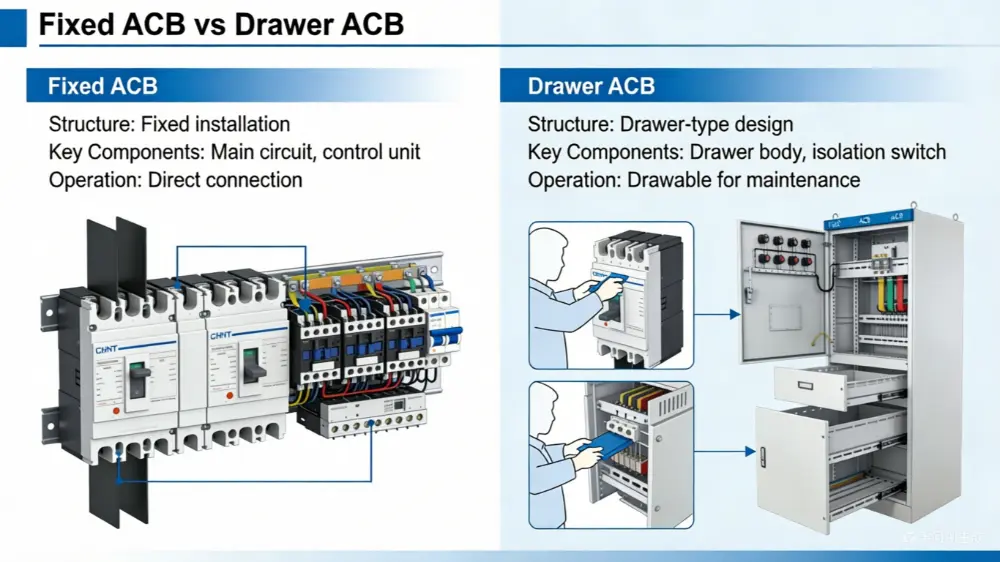

I. Classification par structure d'installation
1. PBR fixe
Un disjoncteur pneumatique fixe est monté en permanence à l’intérieur de l’armoire.
Structure compacte et espace d'installation réduit
Investissement initial réduit, adapté aux projets sensibles au budget
Appliqué dans les petites usines et les salles de distribution de bâtiments standard
2. ACB de type tiroir
Un disjoncteur pneumatique de type tiroir permet une insertion et un retrait faciles.
Trois positions : connecté, test et isolé
Maintenance sans débrancher le câblage principal
Courant dans les centres de données, les installations industrielles et les bâtiments commerciaux
II. Classement par nombre de pôles
1. ACB tripolaire (3P)
Conçu pour les systèmes triphasés sans contrôle neutre.
Contrôle les phases L1, L2, L3 uniquement
Convient aux moteurs, transformateurs et charges industrielles
2. ACB à quatre pôles (4P)
Comprend une protection du pôle neutre.
Assure une déconnexion complète, y compris la ligne neutre
Utilisé dans les bâtiments, les hôpitaux et les complexes commerciaux
III. Méthodes de fonctionnement et de contrôle
1. Fonctionnement manuel (MDO)
Chargement et commutation manuels
Structure simple et performances stables
Convient à la distribution de base sans automatisation
2. Fonctionnement électrique (EDO)
Mécanisme motorisé
Prend en charge l'intégration PLC, BMS et SCADA
Permet la surveillance et le contrôle à distance

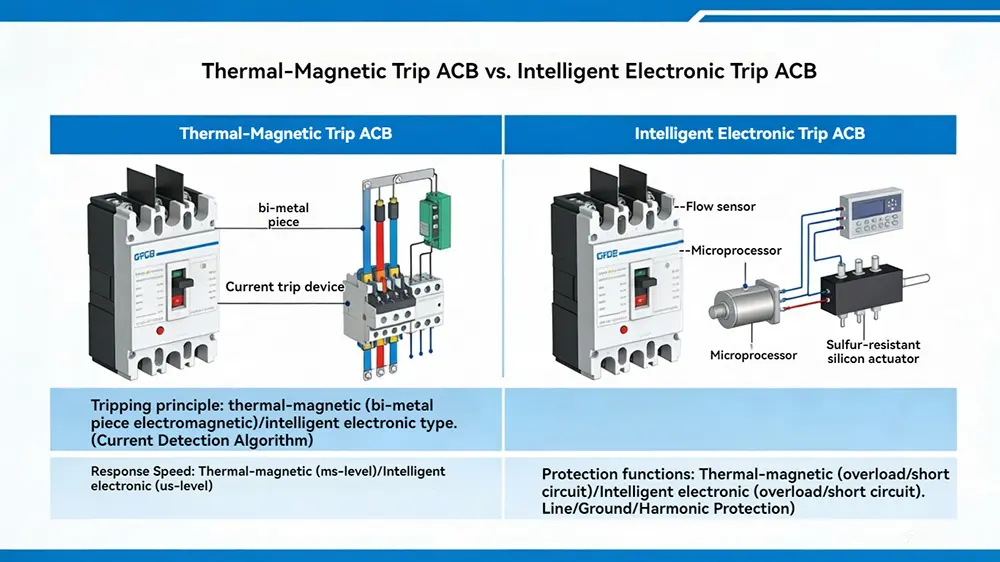

IV. Types d'unités de déclenchement de protection
1. Déclencheur thermomagnétique
Protection thermique contre les surcharges
Protection magnétique contre les courts-circuits
Paramètres fixes, adaptés aux environnements traditionnels
2. Déclencheur électronique intelligent
Contrôle basé sur un microprocesseur
Prend en charge les protections LSI et LSIG
Fonctionnalités de surveillance, d'enregistrement des défauts et de communication
V. Technologie d'extinction d'arc
1. Type d'éruption magnétique
Utilise la force magnétique pour allonger l’arc
Convient aux courants de défaut modérés
2. Type d'extinction d'arc de grille
Divise l'arc en segments plus petits
Pouvoir de coupure et efficacité élevés
Norme dans les conceptions modernes de disjoncteurs pneumatiques
Scénarios d'application
Le disjoncteur aérien est appliqué dans plusieurs secteurs :
Distribution d'énergie pour la fabrication industrielle
Bâtiments et infrastructures commerciaux
Centres de données nécessitant une alimentation électrique stable
Systèmes énergétiques et utilitaires
- View as
Disjoncteur aérien W2
Achetez le disjoncteur à air W2 de qualité auprès de XENHO en Chine, est un dispositif de protection basse tension de grande capacité conçu pour les systèmes de distribution d'énergie industriels. Avec des courants nominaux de 630 A à 6 300 A, il assure une protection fiable contre les conditions de surcharge, de court-circuit et de sous-tension. Construit conformément aux normes CEI 60947, il est largement utilisé dans les centrales électriques, les usines et les bâtiments commerciaux.
Disjoncteur pneumatique DW45
Achetez un disjoncteur à air DW45 de qualité auprès de XENHO en Chine. Il utilise une nouvelle technologie sans arc volant avec un pouvoir de coupure allant jusqu'à 100 kA. Il offre une protection complète contre les surcharges, les courts-circuits et les sous-tensions. Avec des contacts en argent-tungstène et une conception modulaire, il offre une durée de vie mécanique de 30 000 et une durée de vie électrique de 10 000 pour une utilisation industrielle intensive.
Disjoncteur aérien W1
XENHO, un fabricant professionnel en Chine, notre disjoncteur pneumatique W1 personnalisé est un ACB intelligent haut de gamme avec des performances de coupure exceptionnelles et une protection stable. Il adopte une conception modulaire et une surveillance intelligente, adaptée aux principales lignes de distribution et aux équipements clés. Avec la conformité CEI et les certifications mondiales, il fonctionne de manière fiable dans les environnements difficiles
Disjoncteur aérien 1600A
Achetez un disjoncteur pneumatique 1600A de qualité auprès de XENHO, un fabricant professionnel en Chine, offre une protection fiable contre les surcharges, les courts-circuits et les sous-tensions pour les systèmes électriques basse tension. Adoptant une extinction d'arc à air et une structure modulaire, il répond aux normes CEI avec les certifications CB/CE/RoHS. Adapté aux lignes principales et aux équipements critiques, il se caractérise par une rupture rapide, une longue durée de vie et une forte anti-interférence pour un fonctionnement industriel stable.
XENHO en tant que fabricant et fournisseur professionnel de qualité Disjoncteur pneumatique en Chine. Avec notre propre usine, nous fournissons des services personnalisés et sommes impatients de collaborer avec vous.
