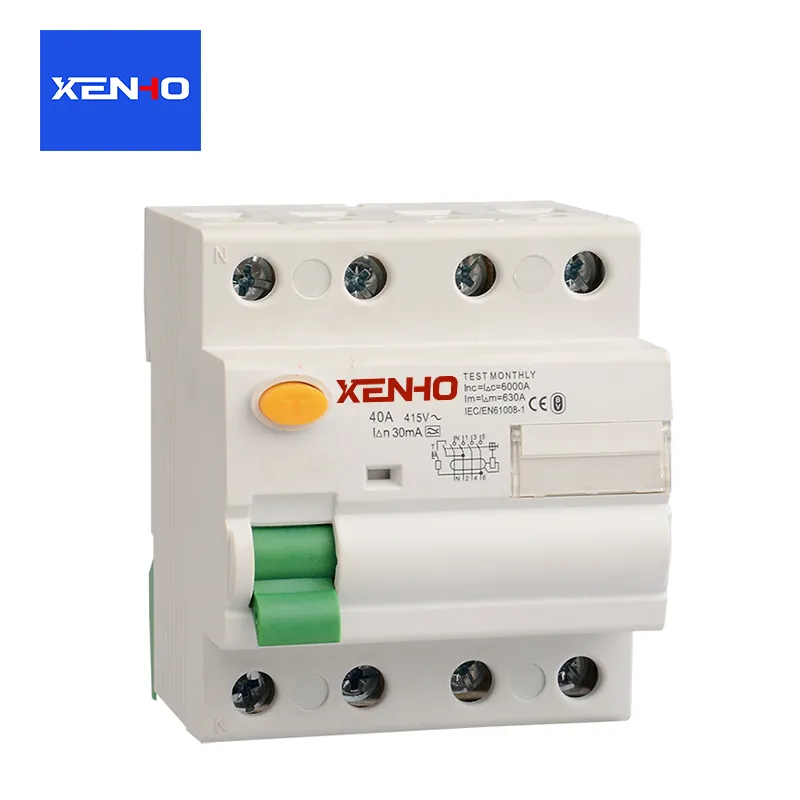

Disjoncteur à courant résiduel de type AC 4P RCCB

En tant que fabricant et fournisseur chinois spécialisé de disjoncteurs à courant résiduel AC de type 4P RCCB, XENHO Factory produit des appareils dotés d'une conception modulaire qui offre une durabilité électrique et mécanique exceptionnelle. Ces disjoncteurs différentiels sont conçus pour résister à des environnements de fonctionnement complexes, notamment des conditions de température, d'humidité élevée et de fortes interférences électromagnétiques, et sont entièrement conformes aux normes de la Commission électrotechnique internationale (CEI) ainsi qu'à diverses exigences de certification mondiales.

Qu'est-ce qu'un disjoncteur à courant résiduel de type AC 4P RCCB ?

Le disjoncteur à courant résiduel de type AC 4P RCCB, également connu sous le nom de dispositif de protection contre le courant résiduel à 4 pôles de type AC, est spécifiquement conçu pour détecter les courants résiduels dans les circuits électriques causés par des défauts d'isolation. Lorsque le courant de fuite atteint le courant de déclenchement nominal de l'appareil, il interrompt rapidement l'alimentation électrique en 0,1 seconde, évitant ainsi les risques de choc électrique et d'incendie électrique.

Son élément de détection central utilise un noyau toroïdal en fer à haute perméabilité, associé à une unité de commande électronique de précision, pour garantir une réponse précise et fiable même dans des conditions de fonctionnement complexes impliquant des courants de fuite CA superposés à des composants CC pulsés.

La plage de courant nominal du disjoncteur à courant résiduel AC de type 4P RCCB s'étend de 25 A à 63 A, avec un pouvoir de coupure allant jusqu'à 6 kA. Il convient aux réseaux de distribution d'énergie terminaux fonctionnant à 400 V CA monophasé ou moins, et est particulièrement bien adapté aux charges électriques modernes, telles que les climatiseurs à fréquence variable et les stations de recharge pour véhicules électriques, qui contiennent des composants CC mineurs.

Mesures de contrôle des risques de dommages

Notre disjoncteur à courant résiduel (RCCB) de type AC 4P est doté d'un boîtier en plastique technique ignifuge à haute résistance qui résiste efficacement aux impacts externes et à la déformation à haute température.

Il intègre un mécanisme de protection contre les surcharges thermiques à bande bimétallique intégré pour éviter le vieillissement et les dommages des composants internes causés par des surintensités prolongées.

Les bornes de câblage sont équipées de mécanismes de serrage à ressort pour empêcher le desserrage des fils, évitant ainsi les arcs électriques ou un mauvais contact électrique.

Avant expédition, tous nos produits sont soumis à un test de chute libre de 1,2 mètre et à une vérification rigoureuse des cycles de température allant de -25°C à +85°C, garantissant leur intégrité structurelle pendant le transport et dans des conditions environnementales extrêmes.

Spécifications techniques

Tension nominale : 230 V CA 50 Hz ;

Courant de fonctionnement résiduel nominal : 30 mA (sélectionnable : 10/30/100/300 mA) ;

Nombre de pôles : 4P ;

Méthode de montage : montage sur rail DIN, conforme à la norme DIN EN 60715 ;

Tension nominale de tenue aux impulsions : 4 kV ;

Degré de pollution : Degré 3 ;

Degré de protection : IP20 ;

Normes respectées : CEI 61008-1, GB/T 16916.1 ;

Type de protection contre les fuites : Type A (détecte les courants résiduels CA et CC pulsés) ;

Endurance mécanique : ≥10 000 cycles ;

Endurance électrique : ≥6 000 cycles ;

Température ambiante de fonctionnement : -25 °C à +65 °C ;

Plage de température de stockage : -40°C à +85°C.

Paramètres du produit

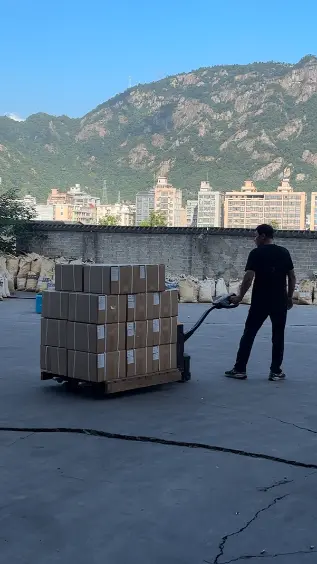

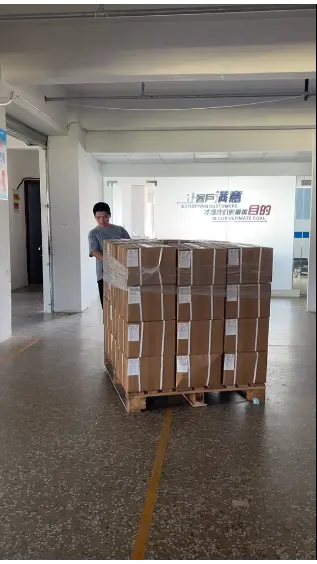

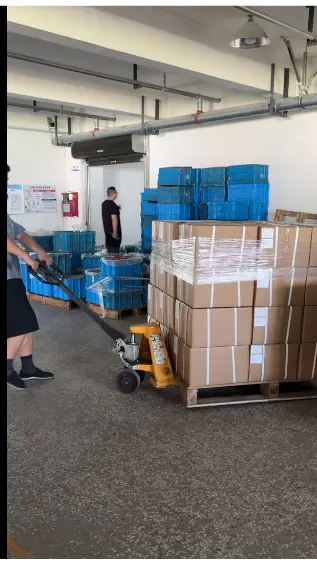

Chargement et expédition :

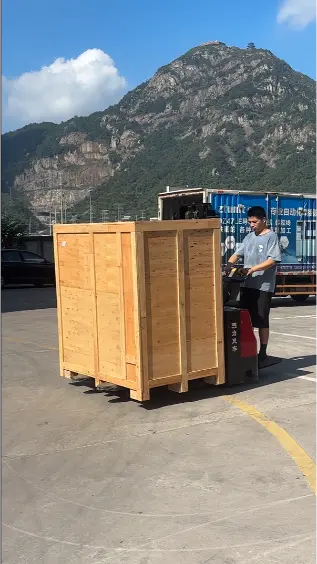

Nous utilisons des caisses en bois standardisées de qualité export, chacune recouverte d'un film absorbant les chocs et résistant à l'humidité pour garantir la sécurité pendant le transport sur de longues distances. Nous soutenons le transport multimodal, y compris le fret maritime, aérien et ferroviaire, et fournissons des services complets de bout en bout couvrant le dédouanement et l'inspection commerciale. Avant la livraison, une réinspection approfondie des performances est effectuée ; l'envoi est accompagné d'un rapport d'inspection d'usine, d'un certificat de conformité du produit et d'instructions d'installation et de fonctionnement.

FAQ

Q1 : Qu'est-ce qui différencie le disjoncteur à courant résiduel AC de type 4P RCCB des disjoncteurs standard ?

R : Contrairement aux disjoncteurs standard qui protègent uniquement contre les surcharges et les courts-circuits, ce RCCB détecte spécifiquement les courants de fuite et déconnecte l'alimentation pour éviter les risques de choc électrique et d'incendie.

Q2 : Ce RCCB peut-il être utilisé avec des appareils modernes comme les chargeurs EV ?

R : Oui, il prend en charge la détection des fuites CC pulsées, ce qui le rend parfaitement adapté aux stations de recharge pour véhicules électriques et aux appareils basés sur un onduleur.

Q3 : À quelle fréquence le RCCB doit-il être testé ?

R : Il est recommandé de tester l'unité tous les mois à l'aide du bouton de test pour garantir son bon fonctionnement.

Q4 : Est-il adapté aux environnements difficiles ?

R : Oui, le produit est conçu pour fonctionner dans des conditions d’humidité élevée, de températures extrêmes et de fortes conditions électromagnétiques.

Q5 : Quelles certifications le produit possède-t-il ?

R : Il est conforme aux normes CEI et détient les certifications CB, CE et RoHS, garantissant une conformité mondiale.
